Crystal Unit   UM1-SMD   (HC52U-SMD)
  • Quartz Crystal UM1-SMD (gull wing)
  • on Tape & Reel

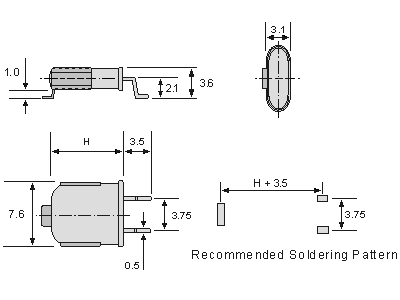

 External Dimensions
 Soldering Conditions
Specifications
Holder Type: UM1-SMD / HC52U-SMD
Frequency Range: 1.000000 to 350.000000 MHz
Frequency Stability at 25°C: ± 30 ppm typ., ± 50 ppm max.
Temperature Stability: ± 30 ppm at -10°C to +70°C
Drive Level: 1.0 µW max.
Load Capacitance (CL): 12 to 50 pF, series (00)
Shunt Capacitance (C0): 7 pF max.
Vibration Mode: AT-cut, F, 3rd, 5th, 7th, 9th overtone
Equivalent Series Resistance: R = 25 to 250 Ohm max.
Aging: ± 5 ppm / year max.
Leak: 2 x 10-8  cc/sec max. helium
Germany:   COMTEC CRYSTALS GmbH
Sultenstr. 12-14  ·  85586 Poing / GERMANY
Tel +49 8121 778160 · Fax +49 8121 778177
e-Mail     info@comtec-crystals.com
Internet  http://www.comtec-crystals.com
Subject to change without prior notice
