TCXO-Oscillator SMD   TCXO7050CS3.3  3.3V
   Clipped Sine Wave

  • Temperature Compensated Crystal Oscillators

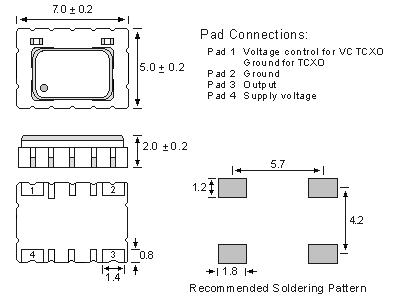

  • SMD in ceramic case  (7.0 x 5.0 x 2.0) mm
  • Clipped Sine Wave Output;
    Wave form code is " CS "
  • on Tape & Reel
  • RoHS conform; Lead-free product
  • Vibration: MIL-STD-202F method 204,
                   35G, 50 to 2000 Hz
  • Shock:     MIL-STD-202F method 213B,
                   test cond. E, 1000GG 1/2 sine wave
  • Available in many standard and special frequencies
 TCXO7050CS2 3.3 3.3V

 Clipped Sine Wave Output
Specifications - Product No. G014745600AJPVPH43ME
Holder Type: TCXO7050CS3.3   3.3V    (Voltage code is "3.3 " )
Frequency: 14.745600 MHz
Output Voltage Level (peak to peak): 0.8Vp-p (min.)
Input Voltage: + 3.3V
Frequency Stability: ± 2.5 ppm  at 25°C
Freq. Stability vs Temperature: ± 2.5 ppm  from  -40°C  to  +85°C
Freq. Stability vs Aging: ± 1.0 ppm, first year at 25 °C
Freq. Stability vs Voltage Change: ± 0.2 ppm, for a ± 5% input voltage change
Freq. Stability vs Load Change: ± 0.2 ppm, for a ± 10% load condition change
Operating Temperature Range: -40°C  to  +85°C
Maximum Supply Current: 1.5 mA max.
Output Load: 10kOhm // 10pF   ± 10%
Start Up Time: 2 ms (typ.) ; 5ms (max.) (reach 90% amplitude and at +25°C ± 2°C)
Phase Noise (13MHz as example):       10Hz           100Hz           1kHz           10kHz             100kHz
  -80dBc/Hz   -115dBc/Hz    -135dBc/Hz   -148dBc/Hz  -148dBc/Hz
Storage Temperature: -40°C to +85°C or -55 to +125°C (Package dependent)
Reflow Condition: 260°C max. for 10 sec.
