Clock Oscillator  True Sine Wave  CXO7050SR3.3   3.3V
  • SMD in ceramic case (7.0 x 5.0 x 1.7) mm
  • No Tri-State  option
  • True Sine  Wave
  • on Tape & Reel   (Tape 16mm)
  • RoHS conform;   Lead-free product
  • Vibration: MIL-STD-202F method 204,
                   35G, 50 to 2000 Hz
  • Shock:     MIL-STD-202F method 213B,
                   test cond. E, 1000GG 1/2 sine wave
  • Available in many standard and special frequencies

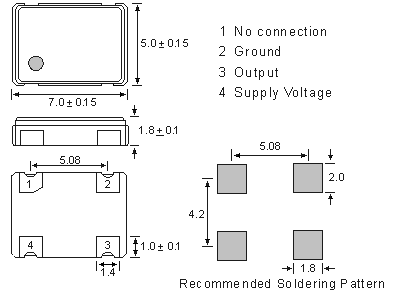

 External Dimensions

 True Sine Wave
Specifications
Holder Type: CXO7050SR3   3.3V    (Voltage code is "3.3 " )
Frequency: 20.000000 MHz
Frequency Stability at 25C:  25 ppm
Operating Temperature Range:  25 ppm over 0C  to  +60C
Storage Temperature: -55C  to  +125C
Power Supply Voltage (Vdd): + 3.3V  D.C.     10%
Maximum Supply Current: 1.5 mA
Load: 10 kOhm //10pF load
Output Wave Form: True Sine  Wave
Output Level: 1.0V p-p typical
Harmonics: <-25dBc (frequency dependent)
Sub-Harmonics: None
Start Up Time: 2.0 ms  typical
Tri-state Function  Pin 1: No Tri-State  option
Aging: < 5ppm max. / year (max.)
Reflow Condition: 260C max. for 10 sec.
Germany:   COMTEC CRYSTALS GmbH
Sultenstr. 12-14  ·  85586 Poing / GERMANY
Tel +49 8121 778160 · Fax +49 8121 778177
e-Mail     info@comtec-crystals.com
Internet  http://www.comtec-crystals.com
Subject to change without prior notice
