Quartz Crystal Unit   MC405
  • kHz Range Crystal Unit SMD
  • SMD in plastic case (8.0 x 3.8 x 2.54) mm
  • on Tape & Reel
  • Available in many standard and special frequencies
  • RoHS conform;   Lead-free product

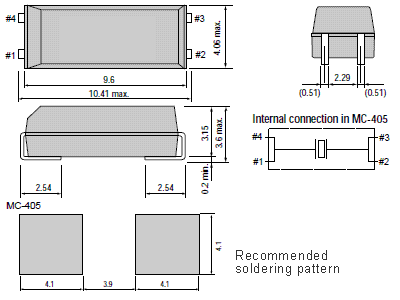

 External Dimensions

 Soldering Conditions
Specifications
Holder Type: MC405
Frequency Range: 30.000 to 165.000 kHz ,  307.2kHz
Frequency Stability at 25°C: ±20 to ±100 ppm
Temperature Stability: ±20 to  ±100 ppm   @ -40°C to +85°C
Storage Temperature: -55°C to +125°C
Drive Level: 1.0 µW max.
Load Capacitance (CL): 6pF to infinity
Shunt Capacitance (C0): < 2.0 pF
Equivalent Series Resistance: 6 kOhm min. to 55 kOhm max.
Aging: ± 3 ppm / year max.
