Quartz Crystal Unit   CM309S
  • Standard Quartz Crystal  SMD with 4 pads
  • Plastic Package
  • on Tape & Reel
  • RoHS conform;   Lead-free product
  • Available in many standard and special frequencies

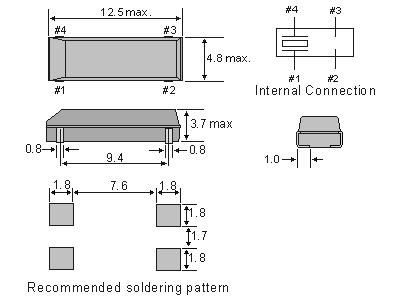

 External Dimensions

 Soldering Conditions
Specifications
Holder Type: CM309S    with 4 pads
Frequency Range: 3.500 to 70.000 MHz (fun.)
27.000 to 70.000 MHz (3rd)
Frequency Stability at 25°C: ±30 to ±50 ppm
Temperature Stability: ±50 ppm  @ -10°C to  +60°C
±50 ppm  @ -40°C to  +85°C
Storage Temperature: -55°C  to  +125°C
Drive Level: 100µW max.
Load Capacitance (CL): 8pF to 32pF, series (00)
Shunt Capacitance (C0): < 7pF
Crystal Cut & Vibration Mode: AT-cut, fundamental; -  3rd  overtone
Equivalent Series Resistance: R = 50 Ohm  (fun.)  -  200 Ohm  max.
Aging: < ±5ppm max. / year (max.)
