Quartz Crystal Unit   MC146
  • kHz Range Crystal Unit SMD
  • SMD in plastic case (7.0 x 1.5 x 1.4) mm
  • on Tape & Reel
  • Available in many standard and special frequencies
  • RoHS conform;   Lead-free product

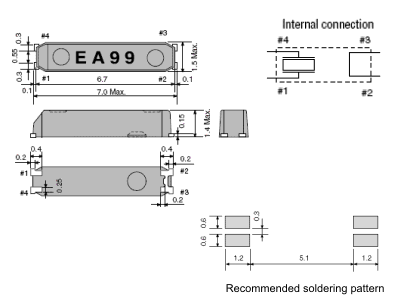

 External Dimensions

 Soldering Conditions
Specifications - Product No. A000032768EDFAPN43EE
Holder Type: MC146
Frequency: 32.768000 kHz
Frequency Stability at 25°C: ±20 ppm
Temperature Stability: ±20 ppm  @  -40°C  to  +85°C
Storage Temperature: -55°C to +125°C
Drive Level: 1.0 µW max.
Load Capacitance (CL): 12.5 pF
Shunt Capacitance (C0): < 1.2 pF
Shock Resistance: ±5 ppm max.
Equivalent Series Resistance: 65 kOhm max.
Aging: ± 3 ppm / year max.
